CMC / CMX 连接器

当市场需要更多控制器时，混合、高密度、密封式连接器的 CMC/CMX 产品系列可为恶劣环境提供高性能，并支持向电动汽车和下一代汽车架构的过渡。

查找产品 联系我们

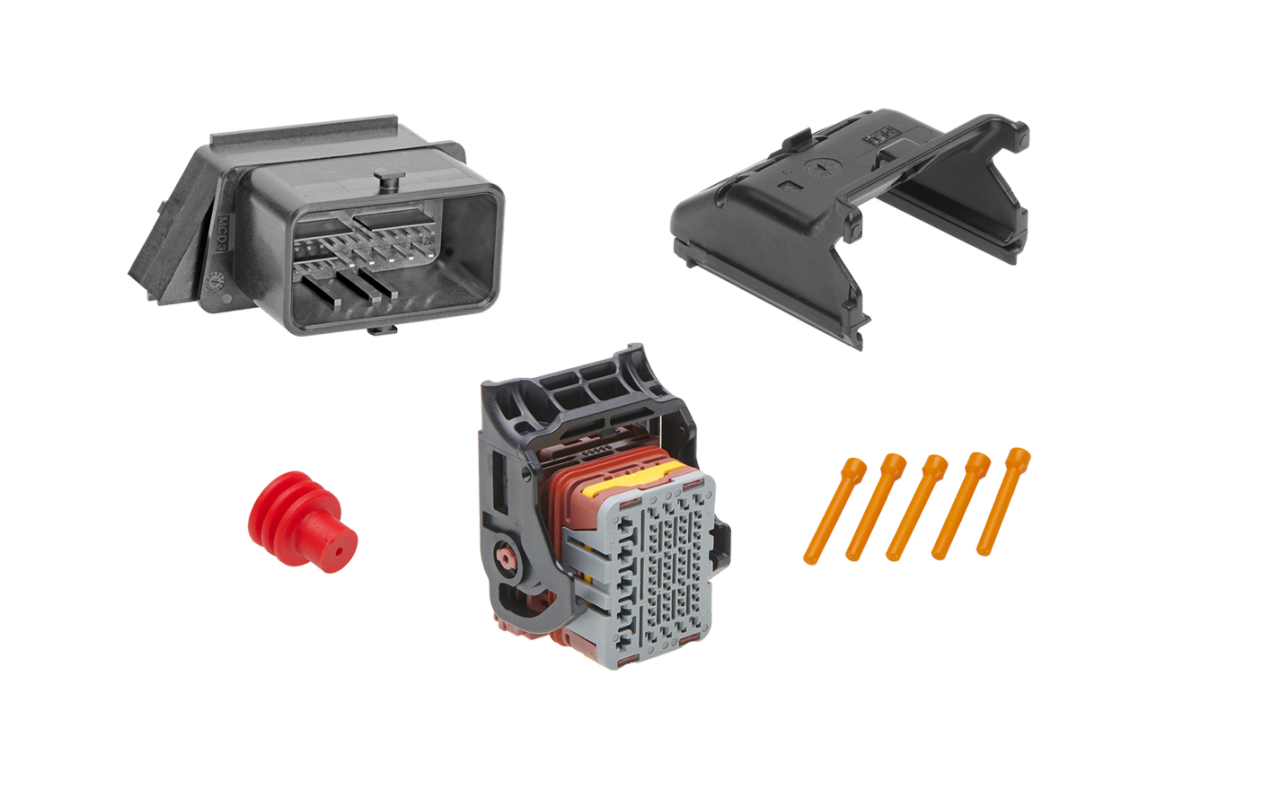

CMC 密封式线对板连接系统

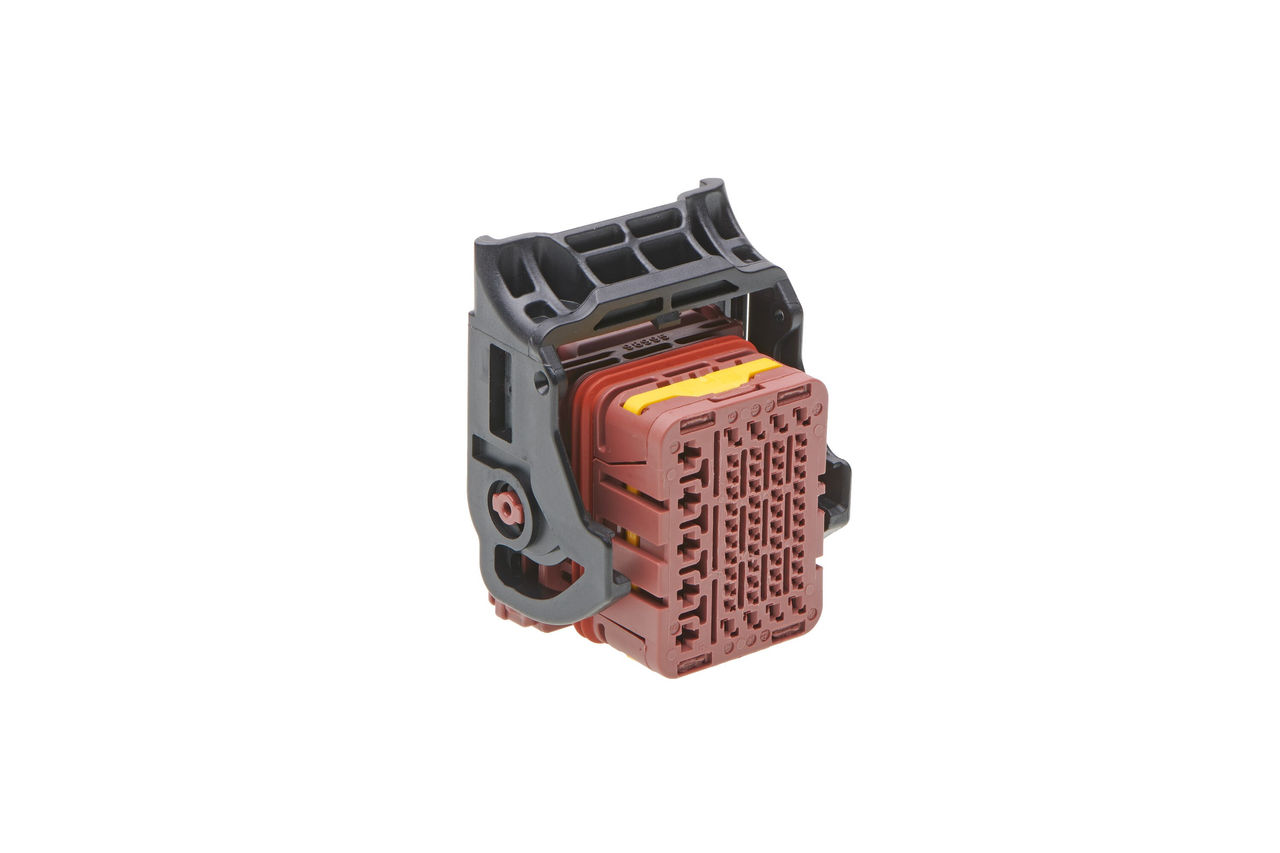

CMC 连接器系统

查找产品

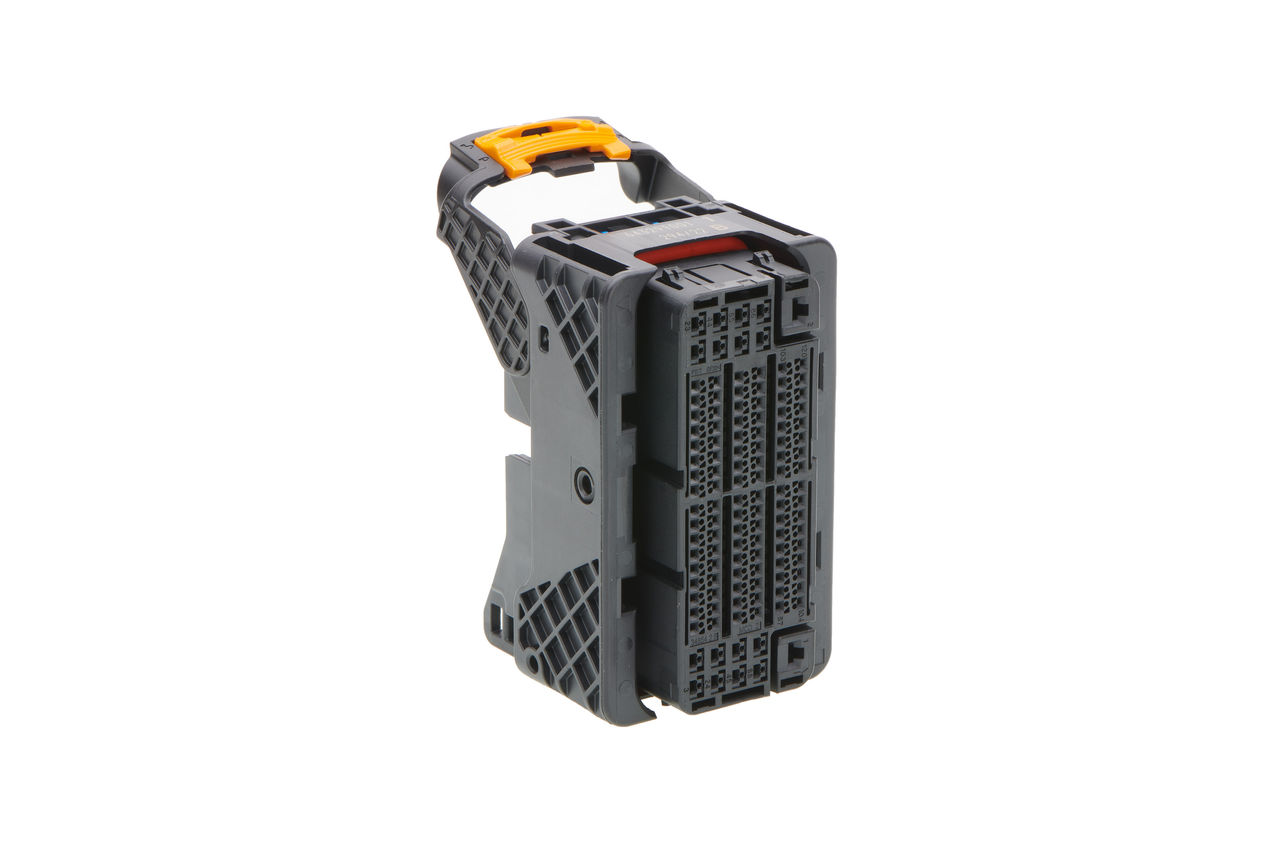

CMX 连接器系统

查找产品

CP 端子

查找产品

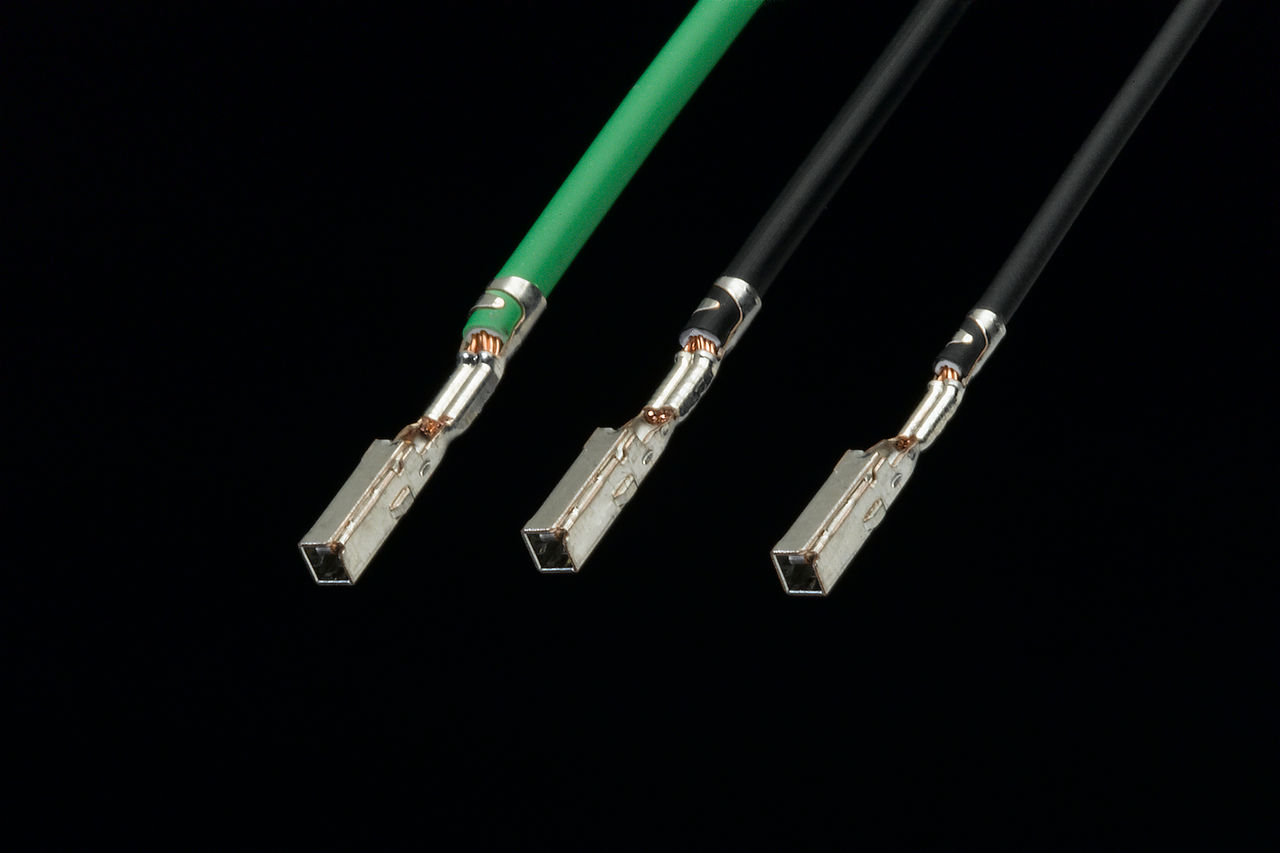

CTX150 端子

查找产品

特性和优点

密封、模块化、高密度、按需解决方案

CMC/CMX 连接器系统一站式提供范围广泛的即用型、经济高效且经过验证的解决方案。线对板和线对线密封混合连接器系统的电路数从 22 到 154 不等，为 0.35 到 5.0 平方毫米的电线截面（ISO、TXL、FLRY 类型）提供信号、中功率和电源端子尺寸。

经过现场验证的稳健性和性能

未来的汽车将面临与目前相同或超过目前的环境挑战——甚至可能更加严峻。我们的密封 IP6K7 和 IP6K9K 等级产品专为恶劣环境而设计，例如 -40° 至 +125°C 的温度范围和高达 25G 的高振动水平以及高达 21.0A 的额定电流。

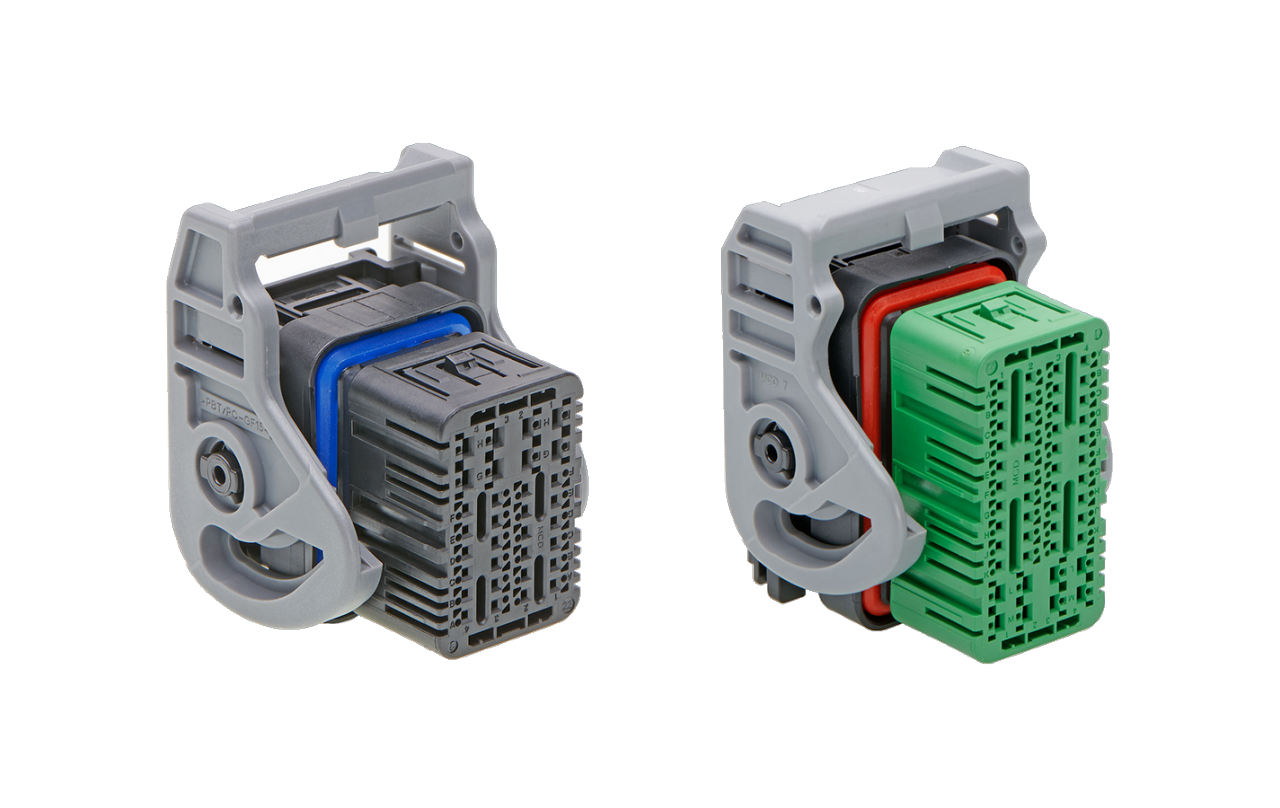

可靠、安全的连接和插配

对于任何发动机类型，尤其是电动汽车和其他下一代车辆，可靠性至关重要。连接器和端子位置保证功能为可靠连接提供额外保证。CMC/CMX 产品系列的设计还旨在满足严格的插配力要求。杠杆和极化功能可防止错误插配、减少操作员疲劳并使组装更容易。

专为严苛的全球要求而设计

CMC/CMX 产品系列符合 B21 7050、LV214、NDS 和 USCAR-2 规范。该连接器系统通过满足欧洲、亚洲和美国汽车市场最严格的要求来支持向新市场的平稳过渡和增长。


CMC/CMX 连接系统

可提供电线压平盖罩：
适用于所有电线和线束尺寸

可提供左线或右线输出
为线束布线提供更大的灵活性

多个极性和键控选项
防止错误插配，减少操作员疲劳并易于组装

CMC 产品

范围广泛的直角和垂直标准插座头
提供设计灵活性和更快的上市时间解决方案

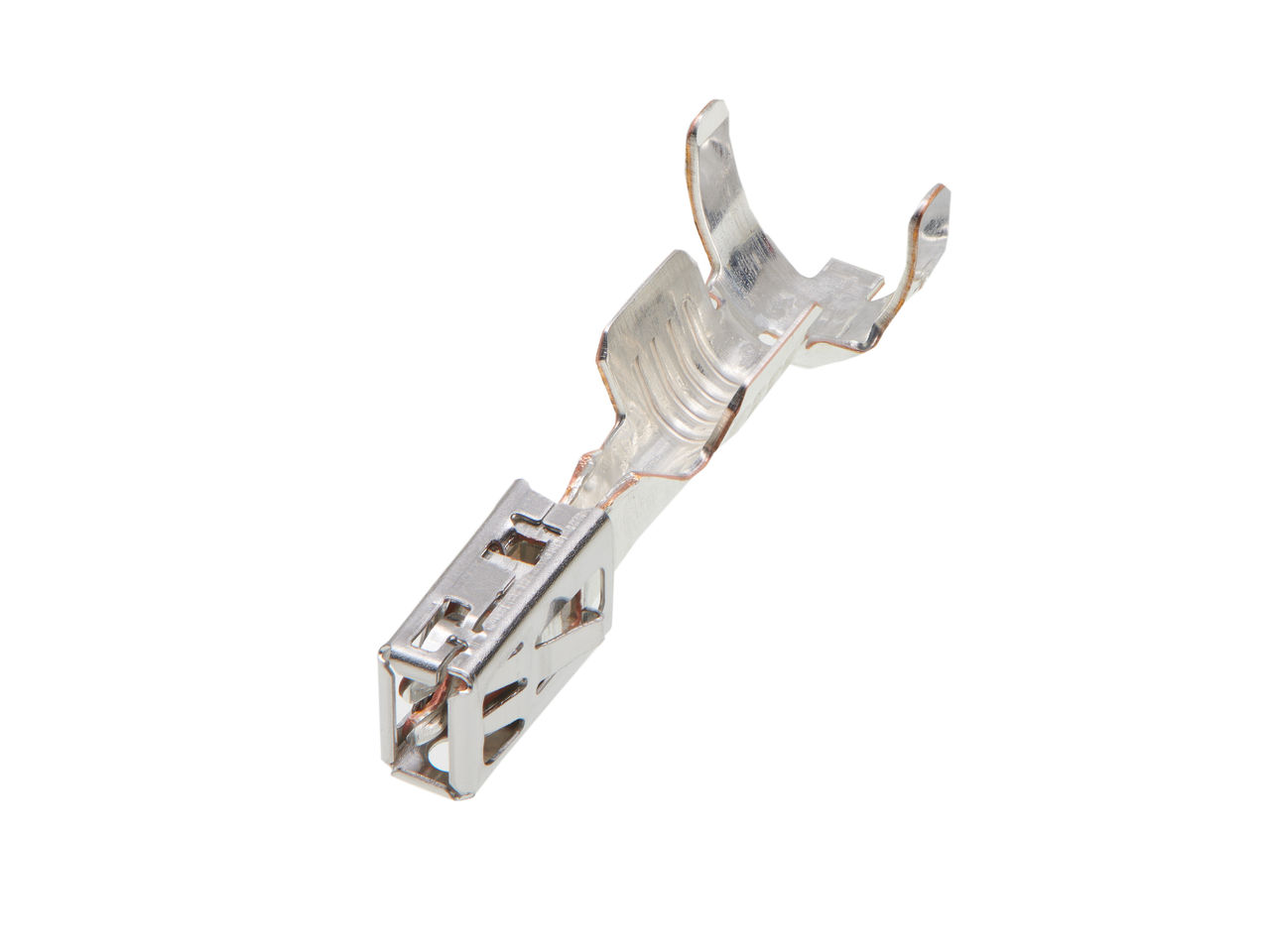

CP 2件式母端端子
• 铜合金机身，不锈钢外套筒，机械性能和电气性能高
• 提供镀金和镀锡选择

独立次级锁闩
更大的端子位置和保持力保证

CMX 产品

可移动的周边密封保护器
在连接器插配之前和过程中保护密封

CTX 净体式母端端子
易于保养。提供镀锡和镀银

连接器和端子位置保证
可靠连接的额外保障

总览

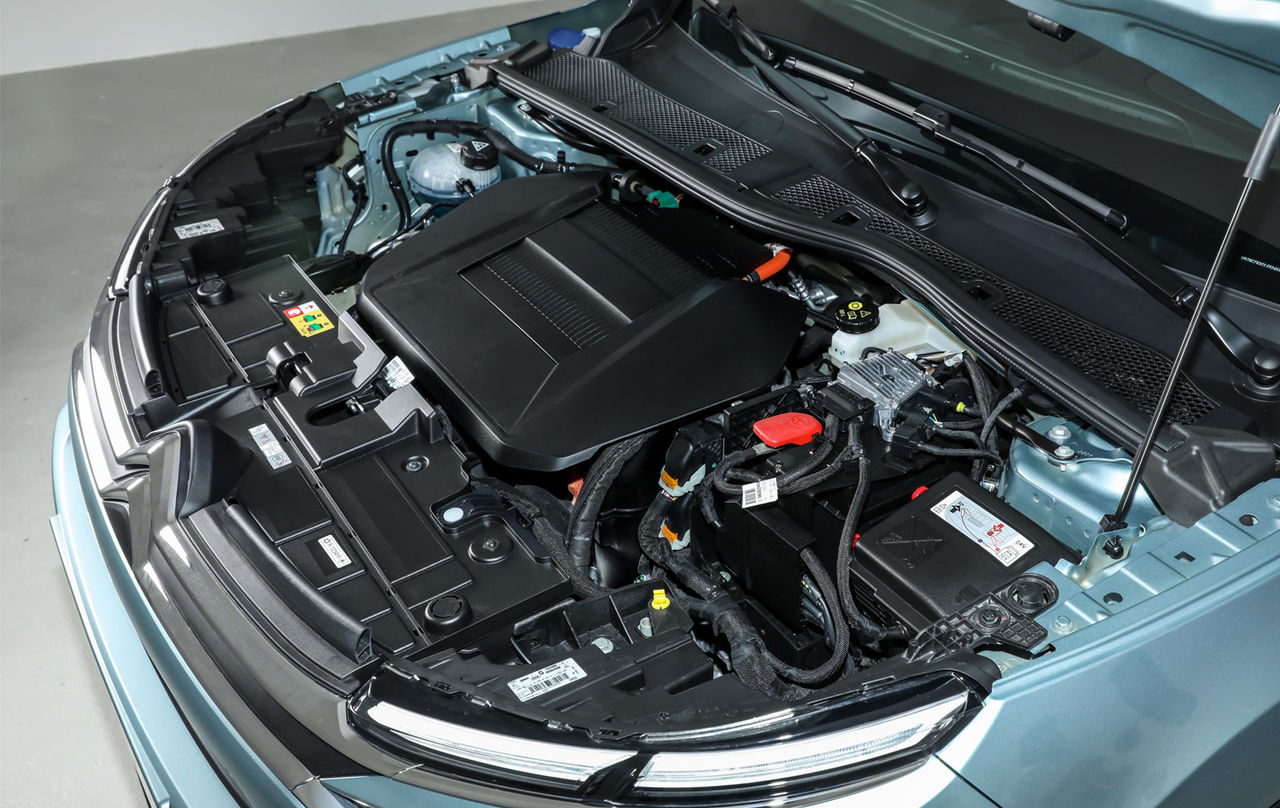

随着汽车原始设备制造商打造未来的车辆，他们必须解决在发动机附近放置更多控制器的巨大需求。Molex莫仕CMC/CMX 连接器系统可以帮助 OEM 转变其车辆架构并获得竞争优势。

这个创新的产品系列提供范围广泛的密封、高密度、混合、线对板和线对线现成解决方案，专为恶劣环境和需要高达 21.0A 电流的高性能应用而设计。CMC/CMX 产品是根据全球汽车市场最严格的要求开发和验证的。



按行业划分的应用

汽车：
自动变速器控制单元
电动/混合动力车辆
发动机控制单元
内燃机车辆
逆变器
电机控制单元
车载充电器
驻车制动
配电单元
悬架控制器
车辆控制单元

商用车辆：
农业设备
公共汽车
建筑设备
水上设备
摩托车
卡车

这并非此产品应用的最终名单。它只包括一些常见的用途。
